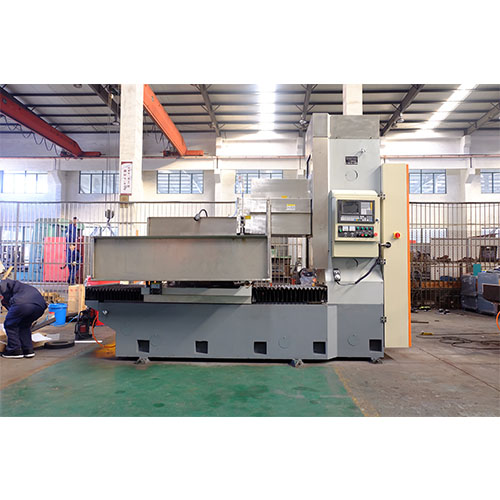

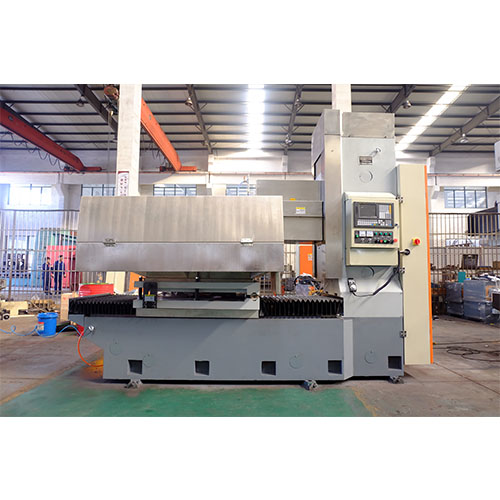

SKM73200臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型臥軸圓臺平面磨床。
工作圓臺直徑ф2050mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構穩(wen)重緊湊、精(jing)度高、性能(neng)可靠、制(zhi)造(zao)工藝好，操作方(fang)便。
18072822299
適(shi)用·范圍
● 采(cai)用砂輪周(zhou)邊磨削，工(gong)件上下(xia)兩平面均可獲得高(gao)精(jing)度(du)(du)平行度(du)(du)、尺寸精(jing)度(du)(du)和工(gong)件表面粗糙(cao)度(du)(du)。
● 適合圓臺平面(mian)磨削(xue)，本機主要磨削(xue)直徑φ2050范圍內的圓形(xing)端面(mian)、平面(mian)加工(gong)件（根據需要可定制)。
● 適(shi)用磨削(xue)環形零(ling)件，適(shi)用于(yu)鋸片廠(chang)(chang)、軸承(cheng)廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷密(mi)封件廠(chang)(chang)、摩(mo)擦片廠(chang)(chang)、活(huo)塞廠(chang)(chang)、發動(dong)機廠(chang)(chang)、工具(ju)廠(chang)(chang)和(he)(he)一般機械廠(chang)(chang)的(de)產品車間(jian)和(he)(he)工具(ju)車間(jian)，磨削(xue)加工精(jing)密(mi)零(ling)件。
產(chan)品·特點
磨頭結構
磨(mo)頭采(cai)用(yong)靜壓結構，克(ke)服(fu)了軸(zhou)承啟動和(he)停止(zhi)時出(chu)現(xian)的干摩擦造成的軸(zhou)與軸(zhou)承磨(mo)損現(xian)象，提高了主軸(zhou)的使用(yong)壽命(ming)及精度保(bao)持(chi)性(xing)；當主軸(zhou)啟動后，依靠淺腔階梯效應形成較大的動壓承載力，大大地提高了主軸(zhou)剛(gang)度；高壓油膜的均化作用(yong)和(he)良好和(he)抗(kang)振(zhen)性(xing)保(bao)證了主軸(zhou)具(ju)有(you)很高的旋(xuan)轉精度和(he)運轉平穩(wen)性(xing)。（11）KW電(dian)機驅(qu)動，最高轉速(su)1450rpm。設備(bei)采(cai)用(yong)高速(su)（CBN）砂輪加(jia)工兩端面(mian)(mian)，提高端面(mian)(mian)光(guang)潔(jie)度。（砂輪可根據用(yong)戶需求(qiu)定(ding)制(zhi)）
機床重要零部件
機床(chuang)重(zhong)要(yao)零部件，均采用品牌廠家產品，質量可靠(kao)，易于維護。如(ru)導軌(gui)用德國(guo)力士樂品牌，臺灣(wan)絲桿，進(jin)口電(dian)器，海(hai)利普變(bian)頻器等(deng)等(deng)。
鑄件材料
鑄(zhu)件采(cai)用375HT材料，材質好(hao)，強(qiang)度(du)高(gao)，床(chuang)(chuang)身立柱均采(cai)用二次回火處理，消(xiao)除內應(ying)力，延長機床(chuang)(chuang)壽(shou)命(ming)，以確保高(gao)精度(du)，高(gao)剛(gang)性，延長機床(chuang)(chuang)壽(shou)命(ming)。
床身立柱
床身立柱均(jun)用進口(kou)加工(gong)(gong)(gong)中(zhong)心和進口(kou)龍門加工(gong)(gong)(gong)中(zhong)心加工(gong)(gong)(gong)，高精的加工(gong)(gong)(gong)設備和加工(gong)(gong)(gong)工(gong)(gong)(gong)藝保證了精度。
電氣采用獨立電柜
電(dian)氣采(cai)用獨(du)立電(dian)柜，獨(du)立操縱臺，自(zi)(zi)(zi)(zi)主研(yan)發的(de)數控系統控制，可(ke)實現自(zi)(zi)(zi)(zi)動(dong)(dong)控制，自(zi)(zi)(zi)(zi)動(dong)(dong)完成循環磨削，自(zi)(zi)(zi)(zi)動(dong)(dong)檢測對刀(dao)，自(zi)(zi)(zi)(zi)動(dong)(dong)分(fen)辨、自(zi)(zi)(zi)(zi)動(dong)(dong)補償(chang)，操作簡單方便。
裝置結構
橫向(xiang)進給及垂直(zhi)進給裝置(zhi)，由伺服電機（≥10N.m）、減速機構、滾(gun)珠絲杠、直(zhi)線導軌。其中垂直(zhi)軸(zhou)有制動或自鎖(suo)裝置(zhi)，并配有光柵尺(chi)絕對坐標定位(wei)。
設置潤滑點
磨床各導軌(gui)處均設(she)置潤(run)(run)滑(hua)點，由(you)電動(dong)潤(run)(run)滑(hua)泵進行(xing)潤(run)(run)滑(hua)。為工作臺(tai)配備獨立供油箱，進、回管(guan)路通(tong)過拖(tuo)鏈合理布局。
芯線圈設計
電(dian)磁(ci)吸盤采(cai)用(yong)銅芯線圈設(she)計(ji)，表面(mian)花(hua)(hua)盤采(cai)用(yong)同(tong)心圓并割花(hua)(hua)設(she)計(ji)，客(ke)戶(hu)也可定制花(hua)(hua)盤。表面(mian)磁(ci)力均勻，并配備(bei)了(le)自動(dong)充退磁(ci)裝置，具(ju)有磁(ci)力可調(diao)、失磁(ci)保護等功(gong)能。
不變形，精度高
加(jia)工產品不變形(xing)，精(jing)度高，工件厚度差距保持(chi)在(zai) 0.01mm以(yi)內，具體詳見產品參(can)數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73200 | SKM73200 | SKM73200 | SKM73200 |
| 工作臺直徑（mm） | Φ2050 | Φ2050 | Φ2050 | Φ2050 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ2050*100 | Φ2050*100 | Φ2050*100 | Φ2050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~100 | 0~100 | 0~100 | 0~100 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 1200 | 1200 | 1200 | 1200 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0~3 | 0~3 | 0~3 | 0~3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 1100 | 1100 | 1100 | 1100 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.003 | 0.003 | 0.002 | 0.002 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 | Φ500x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 150 | 150 | 150 | 150 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.01/1000 | 0.01/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.02 | 0.02 | 0.01 | 0.01 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 11 | 11 | 11 | 11 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 30-4 | 30-2 | 30-4 | 30-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服20N.m | 伺服20N.m | 伺服20N.m | 伺服20N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 400 | 400 | 400 | 400 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 32000 | 32000 | 32000 | 32000 |
| Net Weight(kg) |
