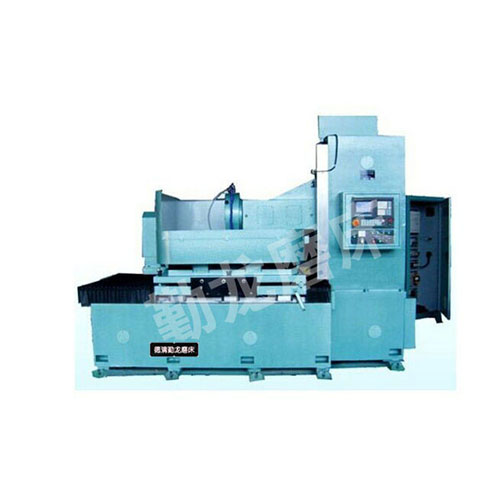

SKM73120臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф1250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結構(gou)穩重緊(jin)湊、精度高、性(xing)能可靠、制造(zao)工藝性(xing)好，操作方便。
18072822299

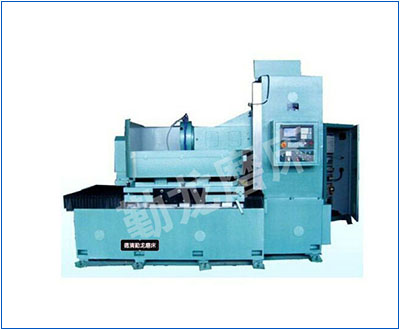

適用·范圍
● 采(cai)用砂輪周邊(bian)磨削(xue)，工件(jian)上下(xia)兩平面(mian)均可獲得高(gao)精(jing)度(du)平行度(du)、尺寸精(jing)度(du)和工件(jian)表(biao)面(mian)粗糙度(du)。
● 適合圓(yuan)臺平面(mian)磨削，本(ben)機主要磨削直(zhi)徑φ1250范(fan)圍(wei)內的(de)圓(yuan)形端面(mian)、平面(mian)加工件（根(gen)據需要可定(ding)制)。
● 適用磨削環形零件，適用于鋸(ju)片廠(chang)、軸承廠(chang)、汽配廠(chang)、陶瓷密封(feng)件廠(chang)、摩擦片廠(chang)、活塞廠(chang)、發動機廠(chang)、工具廠(chang)和一(yi)般機械廠(chang)的(de)產品車間和工具車間，磨削加(jia)工精密零件。
產(chan)品·特點
磨頭結構
磨頭采用(yong)(yong)靜壓結構，克服(fu)了軸(zhou)(zhou)(zhou)承(cheng)啟動(dong)和停止(zhi)時出現(xian)的(de)(de)干摩擦造成的(de)(de)軸(zhou)(zhou)(zhou)與軸(zhou)(zhou)(zhou)承(cheng)磨損現(xian)象(xiang)，提高(gao)(gao)(gao)了主(zhu)(zhu)(zhu)軸(zhou)(zhou)(zhou)的(de)(de)使用(yong)(yong)壽命(ming)及(ji)精度(du)保(bao)持(chi)性；當主(zhu)(zhu)(zhu)軸(zhou)(zhou)(zhou)啟動(dong)后，依靠淺(qian)腔階梯效應形成較大(da)的(de)(de)動(dong)壓承(cheng)載(zai)力，大(da)大(da)地提高(gao)(gao)(gao)了主(zhu)(zhu)(zhu)軸(zhou)(zhou)(zhou)剛度(du)；高(gao)(gao)(gao)壓油(you)膜的(de)(de)均化作用(yong)(yong)和良好(hao)和抗(kang)振性保(bao)證了主(zhu)(zhu)(zhu)軸(zhou)(zhou)(zhou)具有很高(gao)(gao)(gao)的(de)(de)旋轉精度(du)和運轉平穩(wen)性。（11）KW電機驅(qu)動(dong)，最高(gao)(gao)(gao)轉速1450rpm。設(she)備采用(yong)(yong)高(gao)(gao)(gao)速（CBN）砂輪加工兩端(duan)面，提高(gao)(gao)(gao)端(duan)面光(guang)潔(jie)度(du)。（砂輪可(ke)根據(ju)用(yong)(yong)戶(hu)需求定(ding)制）
機床零部件
機(ji)床上重(zhong)要零部件均采(cai)用(yong)品牌廠(chang)家產品，質量(liang)可靠(kao)，易于(yu)維護(hu)。如導軌(gui)用(yong)德國力(li)士樂品牌，臺(tai)灣絲桿，進口電器，海利(li)普變頻(pin)器等等。
鑄件材料
鑄件采用375HT材料，材質好，強度(du)高，床(chuang)身(shen)立柱(zhu)均采用二次(ci)回火處理，消除內(nei)應力，延(yan)長(chang)機(ji)床(chuang)壽命(ming)，以確保高精度(du)，高剛性，延(yan)長(chang)機(ji)床(chuang)壽命(ming)。
床身立柱
床身立柱(zhu)均用進(jin)口(kou)加(jia)(jia)工(gong)(gong)中心和進(jin)口(kou)龍門加(jia)(jia)工(gong)(gong)中心加(jia)(jia)工(gong)(gong)，高精的加(jia)(jia)工(gong)(gong)設備和加(jia)(jia)工(gong)(gong)工(gong)(gong)藝保證(zheng)了精度。
電氣采用獨立電柜
電氣(qi)采用獨(du)立電柜，獨(du)立操縱(zong)臺，自主研發的數控(kong)系(xi)統(tong)控(kong)制(zhi)，可實(shi)現(xian)自動(dong)控(kong)制(zhi)，自動(dong)完(wan)成循環磨(mo)削，自動(dong)檢測對刀，自動(dong)分辨、自動(dong)補償，操作簡單方便(bian)。
裝置結構
橫(heng)向進給及垂直進給裝(zhuang)置，由伺服電(dian)機（≥10N.m）、減速機構、滾珠絲杠、直線導軌(gui)。其中垂直軸有制動或自鎖裝(zhuang)置，并配有光柵尺絕對坐標定位。
設置潤滑點
磨(mo)床各導軌(gui)處均設置潤滑點，由電(dian)動潤滑泵進行(xing)潤滑。為工作(zuo)臺配備獨立供(gong)油箱，進、回管路(lu)通過拖鏈(lian)合理布局。
芯線圈設計
電磁吸盤采用(yong)銅芯線圈(quan)設計(ji)(ji)，表面花盤采用(yong)同心圓并(bing)割花設計(ji)(ji)，客戶也可(ke)(ke)定制(zhi)花盤。表面磁力均勻，并(bing)配備了自動充退磁裝置，具有磁力可(ke)(ke)調、失磁保護等功(gong)能。
不變形，精度高
加(jia)工產(chan)品不變(bian)形，精(jing)度高，工件厚度差距(ju)保持(chi)在(zai) 0.01mm以內，具體詳見產(chan)品參數表。
技術·規格(ge)
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73120 | SSKM73120 | SKM73120 | SSKM73120 |
| 工作臺直徑（mm） | Φ1250 | Φ1250 | Φ1250 | Φ1250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1250*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~150 | 0~150 | 0~150 | 0~150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 500 | 500 | 500 | 500 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 650 | 650 | 650 | 650 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
