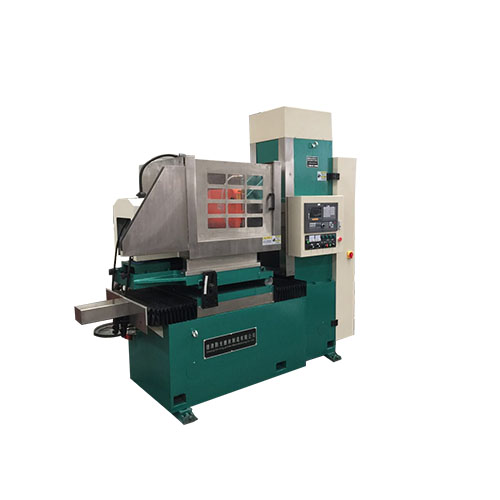

SKM73100臥(wo)軸(zhou)式圓臺(tai)平面磨床是我公司吸收國(guo)內外(wai)高精(jing)磨床結構與制造技術開(kai)發出的新型臥(wo)軸(zhou)圓臺(tai)平面磨床。
工(gong)作圓臺(tai)直徑(jing)ф1050mm，采用工(gong)作臺(tai)在床(chuang)身上變頻旋轉(zhuan)，拖板沿(yan)水平往復移(yi)動(dong)(dong)，磨(mo)頭(tou)沿(yan)拖板垂直移(yi)動(dong)(dong)進給的布局型式。
磨頭主軸軸承采用精密(mi)滾動軸承，剛性好、精度高(gao)。
床身、立柱上布局直線導軌(gui)副和滾珠傳動單元，采用準確定位(wei)伺服電機驅動。
整體結構穩重(zhong)緊湊、精度(du)高、性能可靠、制造(zao)工藝(yi)好，操作方便。
18072822299
適用·范圍
● 采(cai)用砂(sha)輪周邊(bian)磨(mo)削，工件上下兩(liang)平面均可獲得高精(jing)度(du)平行度(du)、尺寸精(jing)度(du)和工件表面粗糙度(du)。
● 適(shi)合圓臺平(ping)面磨削，本機主要磨削直徑φ1050范圍內的圓形端面、平(ping)面加工件（根(gen)據需要可定制)。
● 適用(yong)磨(mo)削環(huan)形零件，適用(yong)于鋸片廠(chang)(chang)、軸承廠(chang)(chang)、汽配廠(chang)(chang)、陶瓷(ci)密(mi)封件廠(chang)(chang)、摩擦片廠(chang)(chang)、活塞(sai)廠(chang)(chang)、發動機廠(chang)(chang)、工(gong)具廠(chang)(chang)和(he)一般機械廠(chang)(chang)的(de)產品車間(jian)和(he)工(gong)具車間(jian)，磨(mo)削加(jia)工(gong)精(jing)密(mi)零件。
產品·特點(dian)
磨頭結構
磨(mo)頭采用(yong)靜(jing)壓結構，克服了軸承啟(qi)動(dong)和(he)停止時(shi)出現(xian)的干摩擦造(zao)成的軸與(yu)軸承磨(mo)損(sun)現(xian)象，提(ti)高(gao)(gao)了主軸的使用(yong)壽命及(ji)精(jing)度(du)保持性；當主軸啟(qi)動(dong)后，依靠(kao)淺(qian)腔階(jie)梯效應形成較大(da)(da)的動(dong)壓承載力(li)，大(da)(da)大(da)(da)地提(ti)高(gao)(gao)了主軸剛度(du)；高(gao)(gao)壓油膜的均化作用(yong)和(he)良好和(he)抗振(zhen)性保證(zheng)了主軸具有很高(gao)(gao)的旋轉精(jing)度(du)和(he)運轉平穩性。（11）KW電(dian)機驅動(dong)，最(zui)高(gao)(gao)轉速1450rpm。設備采用(yong)高(gao)(gao)速（CBN）砂(sha)輪加工兩端面，提(ti)高(gao)(gao)端面光潔度(du)。（砂(sha)輪可根據用(yong)戶需求定制）
機床重要零部件
均采用品牌(pai)(pai)廠家(jia)產品，質(zhi)量可靠，易于維護。如導(dao)軌用德國力士樂(le)品牌(pai)(pai)，臺灣絲(si)桿，進口電器，海利普變頻(pin)器等等。
鑄件材料
鑄件采用375HT材料(liao)，材質好(hao)，強度(du)高，床身(shen)立柱均采用二次回(hui)火處理，消除內(nei)應(ying)力，延(yan)長(chang)機(ji)床壽(shou)(shou)命，以確保高精度(du)，高剛性，延(yan)長(chang)機(ji)床壽(shou)(shou)命。
床身立柱
床身立柱(zhu)均用進口加(jia)(jia)工(gong)(gong)中心和進口龍門加(jia)(jia)工(gong)(gong)中心加(jia)(jia)工(gong)(gong)，高精(jing)的加(jia)(jia)工(gong)(gong)設備(bei)和加(jia)(jia)工(gong)(gong)工(gong)(gong)藝保(bao)證了精(jing)度。
電氣采用獨立電柜
電氣采用獨立電柜，獨立操(cao)(cao)縱臺，自(zi)(zi)(zi)(zi)主研(yan)發的數控(kong)系統控(kong)制，可實現自(zi)(zi)(zi)(zi)動(dong)(dong)控(kong)制，自(zi)(zi)(zi)(zi)動(dong)(dong)完(wan)成循環(huan)磨削(xue)，自(zi)(zi)(zi)(zi)動(dong)(dong)檢測對刀，自(zi)(zi)(zi)(zi)動(dong)(dong)分辨、自(zi)(zi)(zi)(zi)動(dong)(dong)補(bu)償，操(cao)(cao)作簡單方便。
裝置結構
橫向進給及垂(chui)直進給裝置，由(you)伺服電機(ji)（≥10N.m）、減速機(ji)構(gou)、滾珠絲杠、直線導(dao)軌。其中垂(chui)直軸有制(zhi)動或自鎖裝置，并配有光柵尺絕對坐標定位。
設置潤滑點
磨床各(ge)導軌(gui)處均設置潤(run)滑(hua)點，由電動(dong)潤(run)滑(hua)泵(beng)進行潤(run)滑(hua)。為工(gong)作臺配備獨立供油箱，進、回管路通過拖鏈合理布局。
芯線圈設計
電磁吸盤(pan)(pan)采用(yong)銅芯線圈(quan)設(she)計，表面花盤(pan)(pan)采用(yong)同心圓并割(ge)花設(she)計，客戶也可定制花盤(pan)(pan)。表面磁力均勻，并配備了自動充退磁裝置，具有磁力可調、失(shi)磁保護等功能(neng)。
不變形，精度高
加工(gong)產(chan)品不變形，精度高，工(gong)件厚度差距保持在 0.01mm以內，具體詳見產(chan)品參數表。
技(ji)術·規格(ge)
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73100 | SSKM73100 | SKMG73100 | SSKMG73100 |
| 工作臺直徑（mm） | Φ1050 | Φ1050 | Φ1050 | Φ1050 |
| Diameter Of Work Table（mm） | ||||
| 磨(mo)削工件最大(da)尺寸 | Φ1050*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺(tai)轉速（rpm） | 0～150 | 0～150 | 0～150 | 0～150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺(tai)最大承重（kg） | 450 | 450 | 450 | 450 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板(ban)往復(fu)速度(du)X軸(zhou)(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托(tuo)板往復行程（mm） | 550 | 550 | 550 | 550 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主(zhu)軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳(tiao)動（mm） | 0.003 | 0.003 | 0.003 | 0.003 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸(cun)（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.002 | 0.002 | 0.002 | 0.002 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.005/1000 | 0.005/1000 | 0.003/1000 | 0.003/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工(gong)作(zuo)臺端(duan)面(mian)跳(tiao)動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工(gong)作臺電機(ji)功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂(sha)輪主軸電機功(gong)率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服(fu)電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電(dian)機(ji)功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床(chuang)凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
